Магнитными звукоснимателями оборудуются все без исключения электрогитары и полуакустические гитары; их же иногда устанавливают и на обычные акустические инструменты при помощи специального крепежного устройства. Конструктивно звукосниматель состоит из постоянного магнита и расположенной вокруг него или рядом с ним катушки индуктивности. Катушка состоит из каркаса и намотанного на него провода (обмотки). При перемещении в постоянном магнитном поле металлического предмета (то есть колеблющейся струны) в катушке за счет изменения пол! индуцируется напряжение. Естественно, с нейлоновыми струнами такой звукосниматель работать не будет; в этом случае необходимо использовать либо пьезоэлектрический звукосниматель, либо микрофон. Магнитное поле в рабочей зоне может создаваться как сплошным продольным сердечником, передающим поле от установленного под ним магнита (такие звукосниматели иногда называют «рельсами»), так и отдельным полюсным наконечником с общим или индивидуальным магнитом под каждой струной (рис. 9.3, 9.4). В последнем случае магнитное поле будет несколько неравномерным по ширине струн, что, в свою очередь, может сказаться при исполнении приема «бенд» («подтяжки»). Струна, «уезжая» от центра полюсного наконечника, оказывается в более слабом магнитном! поле, в результате чего уровень ее громкости немного падает.

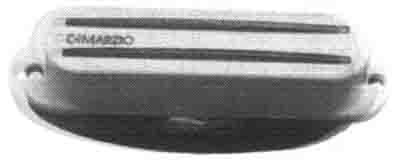

Рис. 9.3. Магнитный звукосниматель для электрогитары DiMarzio DP181 ("рельс")

Рис. 9.4. Магнитный звукосниматель для электрогитары Seymour Duncan SSL-1

Существует большое количество различных конструкций магнитных звукоснимателей, но принципиально всех их можно разделить на два типа. Первый называется Single Coil (SC), что дословно переводится с английского как «одиночная катушка», а в русской разговорной речи за неимением «официального» термина именуется синглом. Второй тип - HumbucKer (HB), что означает «подавитель помех». В разговорной речи он так и называется - хамбакер. Сингл является звукоснимателем с одной катушкой (рис. УД У.4). За счет того, что звук снимается с одного конкретного участка струны, он хорошо разборчив, четок и имеет острую атаку. Синглами оборудуются многие модели гитар, самая известная из которых - Fender Stratocaster (рис. 5.7). К сожалению, катушка представляет собой превосходную антенну, поэтому вместе с полезным сигналом от струн в гитарную электрическую цепь проникает много наводок. Хамбакер - это не что иное, как два сингла, заключенных в одном корпусе (рис. 9.5), которые компенсируют наводки за счет противофазного включения обеих катушек. Зрук хамбакеров не столь четкий и резкий, как у синглов, а теплый, мягкий и мощный. Для того чтобы понять принцип работы хамбакера, придется вспомнить курс физики.

Рис. 9.5. Магнитный звукосниматель для электрогитары DiMarzio Norton

Как мы уже выяснили, индукция возникает вследствие изменения магнитного поля. Так как поток является векторной величиной, имеет значение положение катушки относительно него. В хамбакере оба магнита имеют противоположную полярность, но намотка катушек выполнена в противоположных направлениях, из-за чего индуцированное в обеих катушках напряжение будет суммироваться. Что касается наводимых помех, то для них полярность магнитов никакой роли не играет, так как они действуют непосредственно на катушку. Благодаря тому, что катушки имеют противоположную намотку, индуцированные в них электродвижущие силы (э.д.c.) наводки будут иметь противоположные знаки. При сложении сигналов с обеих катушек наводки взаимно уничтожатся. Для хорошего подавления помех обе катушки должны иметь равное количество витков (рекомендуемая погрешность - не более 0,5%). Конструктивно хамбакеры могут иметь различное исполнение, Традиционной считается конструкция, описанная выше, то есть две сингловые катушки, расположенные рядом друг с другом. Но существуют и другие варианты. К примеру, side-by-side single coil это хамбакер в корпусе сингла. В этом случае катушки располагаются рядом друг с другом, но для того, чтобы их уместить в сингловый размер, они имеют половинную толщину.

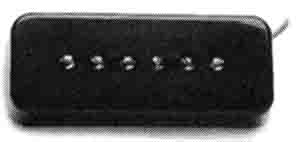

Рис. 9.6. Магнитный звукосниматель для электрогитары Semour Duncan Vintage P-90 Soapbar

За счет меньшего числа витков выходное напряжение таких звукоснимателей существенно меньше, чем у стандартных хамбакеров. Другой вариант - stacked hurncanceller - представляет собой вертикальный хамбакер в корпусе гингла, где катушки звукоснимателя располагаются не рядом друг с другом, а одна под другой. Бывают варианты, когда нижняя катушка собственного магнита не имеет, и она служит лишь для компенсации наводок. Таким образом, различных вариаций основной идеи довольно много, поэтому рассматривать их все не имеет смысла. Рис. 9.7. Магнитный звукосниматель для бас-гитары DiMarzio DP122 (тип Р) И синглы, и хамбакеры могут выпускаться под различными торговыми наименованиями. Часто можно встретить такой звукосниматель, как soapbar («кусок мыла»). Он может быть как синглом, так и хамбакером, а название свое получил по внешнему виду (рис. 9-6). Все эти звукосниматели применяются как в электрогитарах, так и бас-гитарах. Кроме того, существуют звукосниматели, применяемые исключительно в бас-гитарах.

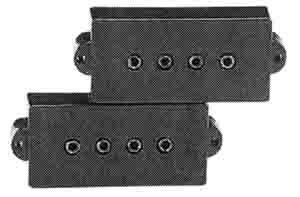

Рис. 9.7. Магнитный звукосниматель для бас-гитары DiMarzio DP122 (тип Р)

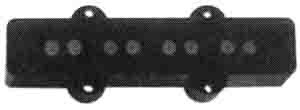

Рис. 9.8. Магнитный звукосниматель для бас-гитары Fender J-Bass (тип J)

Первый из них - Precision (обозначаемый как Р), который состоит как бы из двух половинок, располагающихся шашечками. Каждая половинка является синглом, но вместе они образуют хамбакер, подавляющий наводки (рис. 9-7). Свое название этот звукосниматель получил по одноименной модели бас-гитары фирмы Fender, на которую был впервые установлен и сегодня стал стандартом де-факто.

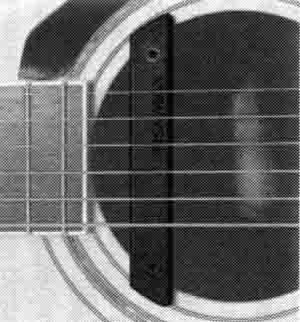

Рис. 9.9. Магнитный звукосниматель для акустической гитары Fishman Rare Earth Pro-Rep-102

Второй тип называется Jazz (обозначаемый как J); он является басовым синглом и также получил свое название по модели бас-гитары той же фирмы Fender (рис. 9-8). Магнитные звукосниматели, которые предназначены для акустических гитар (рис. 9-9), могут иметь совершенно разные конструкции и способы крепления, поэтому классифицировать их затруднительно. Стоит только заметить, что они используются не так часто, как пьезоэлектрические звукосниматели. Возможно, не последнюю роль играет и эстетическая сторона дела - магнитный звукосниматель имеет большие размеры, чем пьезоэлектрический, устанавливается с наружной стороны корпуса и поэтому заметен. Размеры всех перечисленных типов (за исключением звукоснимателей для акустических гитар) обычно стандартизованы, поэтому один сингл можно легко заменить на другой, даже если фирмы-производители разные. Само собой, есть и другие, нестандартные типоразмеры, однако это скорее исключение. В случае бас-гитары необходимо учитывать и количество струн, установленных на ней, так как звукосниматели для четырех-, пяти- и шестиструнных бас-гитар отличаются не только по количеству сердечников, но и по ширине.
