Важнейшая характеристика микрофона - это его диаграмма направленности. Такая диаграмма наглядно показывает характер чувствительности микрофона к звуковому давлению, действующему с разных направлений в пространстве.

Ненаправленный микрофон. Практически одинаково воспринимает звук, приходящий со всех направлений. Диаграмма направленности представляет собой окружность (рис. 8.7а)

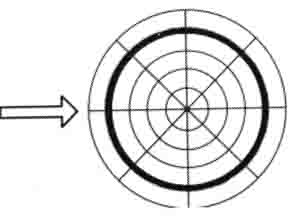

Рис. 8.7а. Круговая характеристика направленности микрофона

Кардиоидный (односторонне направленный) микрофон. Являясь наиболее распространенным типом микрофонов, он обладает наибольшей чувствительностью с фронтального (осевого) направления. С других направлений чувствительность падает тем сильнее чем больше направление звуковой волны отстоит от оси (рис. 8.7б).

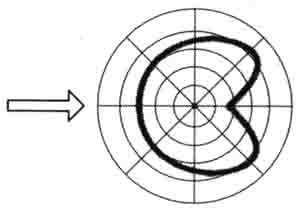

Рис. 8.7б. Кардиоидная характеристика направленности микрофона

Гиперкардиоидный (остронаправленный) микрофон. Обладает наиболее узкой областью чувствительности с выбросом на противоположной стороне (рис. 8.7в).

Рис. 8.7в. Гиперкардиоидная характеристика направленности микрофона

Двусторонне направленный микрофон. Диаграмма направленности этого типа микрофонов напоминает цифру восемь (рис. 8.7г) Наибольшей чувствительностью двусторонне направленный микрофон обладает в осевом направлении с фронта И тыла.

Рис. 8.7г. Двусторонне направленная характеристика микрофона

При рассмотрении диаграмм направленности каких - либо микрофонов необходимо учитывать тот факт, что они всегда идеализированы Дело в том, что реальная характеристика направленности будет близка к заявленной на диаграмме только в пределах определенной полосы частот. Поэтому практически всегда в технической документации на микрофон указываются диаграммы направленности для нескольких различных частот. Кроме того, некоторые профессиональные микрофоны имеют переключаемую направленность что достигается использованием в конструкции нескольких капсюлей, расположенных и соединенных между собой определенным образом.
