Помимо вышеописанного представления электрического сигнала нам понадобится также и графическое изображение зависимости амплитуды электрического сигнала от частоты. Такая зависимость называется амплитудно-частотной характеристикой (в дальнейшем - АЧХ), и обращаться к ней мы будем довольно часто, | поскольку она является одной из основных характеристик любого звукового устройства. Для достоверной передачи звучания музыкального источника \ АЧХ воспроизводящей аппаратуры должна быть более или менее равномерной на всем частотном диапазоне, слышимом человеческим ухом, то есть в пределах 20 Гц - 20 кГц (рис. 2.4). В случае, если АЧХ имеет «завал» в районе 60-70 Гц или выше, то на слух это будет ощущаться как явный недостаток нижних частот, в звучании пропадет плотность, фундаментальность. Если же равномерный участок АЧХ явно не дотягивает до 14-16 кГц, то это проявится в исчезновении прозрачности и появлении «ватности» звучания.

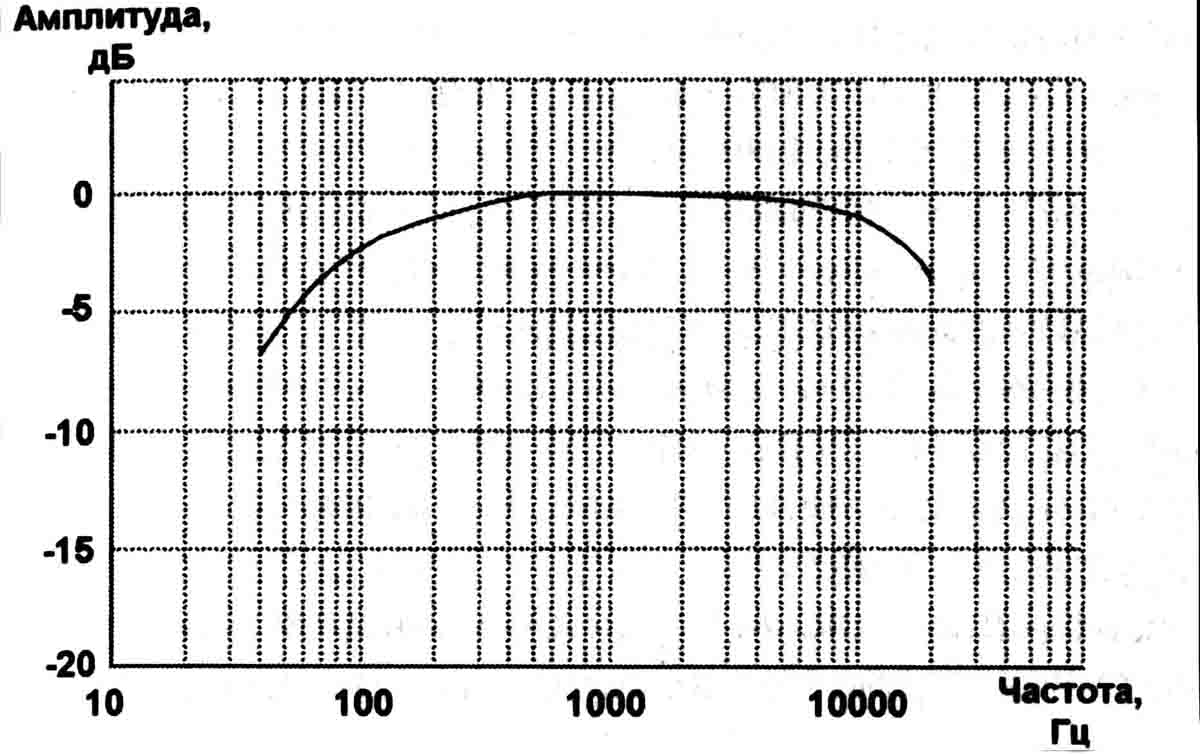

Рис. 2.4. Типичная АЧХ бытовой аппаратуры

Между тем, в некоторых специализированных звуковых системах АЧХ весьма далека от равномерной. Примером могут служить гитарные звукоусилительные системы (комбоусилители), о которых будет рассказано в главе 15.
