Входные и выходные цепи любого звукового оборудования имеют определенное сопротивление (или импеданс), которое влияет на правильную передачу полезного сигнала. Если мы попробуем подключить электрогитару к бытовому усилителю, то их внутренние сопротивления (выходное у гитары и входное у усилителя) можно представить в виде эквивалентной схемы (рис. 2.5).

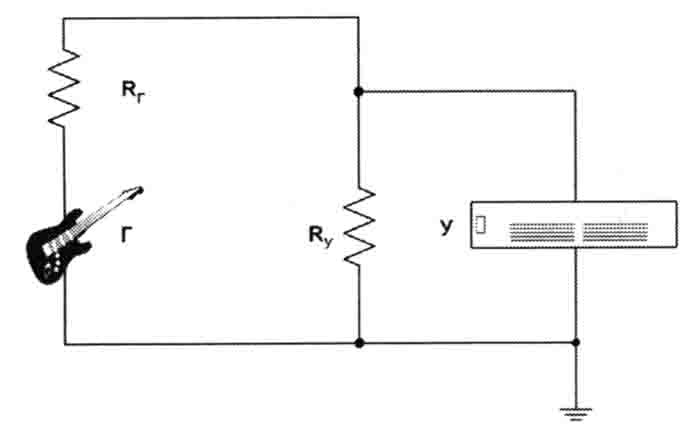

Рис. 2.5. Эквивалентная схема внутренних сопротивлений гитары и усилителя

На ней схематично изображено соединение двух устройств - гитары Г с выходным сопротивлением Rг и усилителя У с входным сопротивлением Ry. Сопротивление кабеля учитывать не будем, так как оно в данном случае пренебрежимо мало для того, чтобы принимать его во внимание. Из рисунка можно увидеть, что выходное сопротивление гитары Rг с входным сопротивлением усилителя Ry ослабляет полезный сигнал, образуя так называемый делитель напряжения. Сопротивление Ry является сопротивлением, включенным между входом и общим проводом, из-за чего какая-то часть полезного сигнала потеряется, попросту уйдя на «землю». Чем меньше будет сопротивление Ry, тем больше будут потери сигнала. Если у гитары выходное сопротивление Rг намного меньше, чем входное сопротивление усилителя Ry,, то потери будут незначительны. В обратном случае, когда сопротивление Rг больше или сравнимо с сопротивлением Ry, потери будут весьма ощутимыми. Эти потери носят название потери нагрузки. Так как внутренние сопротивления гитарного звукоснимател и бытового усилителя сравнимы по величине, то в результате сигнал потеряет значительную часть своей мощности. Но не стоит забывать о том, что на выходе звукоснимателя мы имеем переменное напряжение, а сам звукосниматель является не чем иным, как катушкой индуктивности. Следовательно, его сопротивление зависит от частоты. Н более высоких частотах сопротивление обмотки возрастает. Поэтому при подключении гитары к входу с низким сопротивлением сигнал не просто ослабится, а ослабится в большей степени по высоким частотам. Звучание гитары станет тусклым, «ватным», потеряется мощность сигнала. Для определения входного сопротивления усилителя достаточно заглянуть в его технический паспорт - этот параметр должен обязательно указываться.
